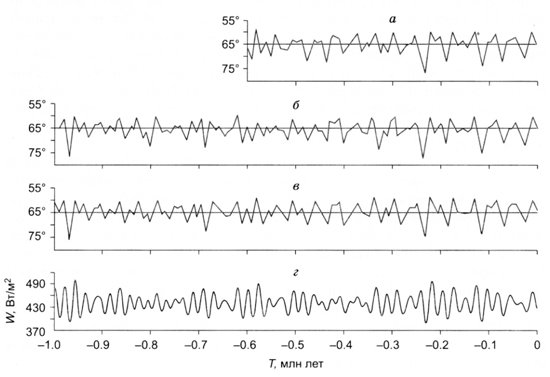

Рис. 4. Изменение инсоляции за летнее калорическое полугодие
для широты 65° северного полушария по данным разных исследователей
(Мельников, Смульский, 2009): а – (Миланкович, 1939); б – (Brouwer, Van Woerkom, 1950); в – (Шараф, Будникова, 1969); г – (Berger, Loutre, 1991).
По оси абсцисс отложено время в тысячелетиях от 1950 г.;
по оси ординат: а, б, в – инсоляция в эквивалентных широтах в течение
летнего полугодия, г – среднемесячная инсоляция в июле W (Вт/м²).
